光伏環境監測系統參數配置表

　　將陽光轉化為電能。太陽能電池板包含許多光伏電池，這些光伏電池被電連接并封裝在模塊玻璃的后面，玻璃通過安裝框架成陣列連接在一起。將安裝一個能量逆變器，以將面板產生的直流輸出轉換為交流電，然后準備為家庭使用的電器供電，并將其應用于商業和工業用途。

　　實時和歷史數據可對系統性能進行全面評估。

　　與數據采集設備兼容，配置簡單，從而降低了安裝和維護成本。

　　輕松可視化傳感器數據。

　　計算PR，預期與實際功率輸出，模塊效率等。

　　立即識別太陽能光伏系統中的缺陷和故障。

　　立即的異常檢測可防止由于缺乏足夠的信息而導致太陽能光伏系統長時間關閉。

　　沒有互聯網時的數據存儲。

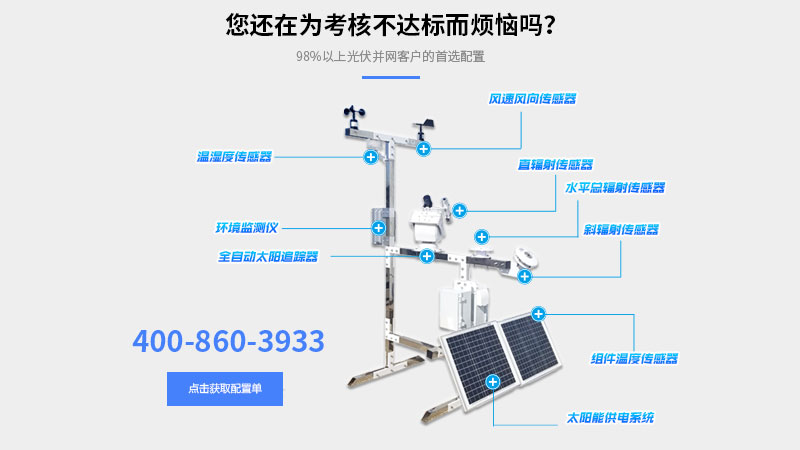

　　1、所述支架上分別布置有全自動跟蹤太陽輻射儀、氣象測量儀、太陽能電池板及對應太陽能電池板的太陽總輻射表Ⅰ、電源箱以及總控制柜。

　　2、所述全自動跟蹤太陽輻射儀由固定于支架上的二維自動跟蹤裝置、設于二維自動跟蹤裝置頂部的由二維自動跟蹤裝置帶動產生水平旋轉和垂直俯仰運動的托板、設于托板上的四象限光平衡傳感器和太陽直接輻射表、與托板連接并聯動的臺架、與二維自動跟蹤裝置連接并由二維自動跟蹤裝置帶動產生水平旋轉運動的托架、設于托架上的太陽總輻射表Ⅱ和散射輻射表、設于臺架頂部的用于遮擋散射輻射表的工作面的遮光黑球體、用于控制太陽輻射值測量的控制柜、固定于控制柜外殼上的GPS衛星定位器組成。

　　3、所述氣象測量儀由支撐于支架上的風向標、風速儀、防輻射罩、設于防輻射罩內的溫度傳感器、濕度傳感器和氣壓傳感器;所述太陽能電池板的表面和太陽總輻射表Ⅰ的工作面的傾斜角度一致。

　　我們支持并網太陽能光伏(PV)系統，離網/獨立太陽能光伏系統，建筑物集成光伏系統，太陽能熱水器，太陽能熱和光伏系統以及太陽能照明系統。該系統使用現代，經濟高效的方法和以圖形化編程語言設計的軟件來監控太陽能光伏系統。典型的并網光伏系統壓縮多個光伏面板，逆變器，光伏面板溫度傳感器和天氣傳感器。這些傳感器是有源類型(直流供電)，4-20mA變送器，從逆變器或專用電表獲得的交流和直流數據。

　　太陽能監控系統是全面的測量解決方案，可用于公用事業規模光伏項目的施工后監控，并將數據完全集成到工廠系統中。該系統使用高度可靠的數據采集系統，該系統旨在從各種數字和模擬傳感器中檢索數據，從而使用戶能夠評估太陽能發電廠的準確效率。為了檢測由于維護不當或組件老化而導致的光伏系統效率低下，必須連續收集準確的數據，生成報告并進行長期性能分析。

　　我們的系統提供監視和報告流程的自動化，基于Web的解決方案，使設施管理團隊或系統供應商可以監視，診斷和分析歷史數據，并評估PV系統的性能和可靠性，還可以為構建自動化系統提供日期可以成為綠色能源建筑不可或缺的一部分。對于并網太陽能光伏系統，我們能夠提供三相光伏系統的電能質量(PQ)測量和分析。

　　電壓不平衡

　　電壓的特性包括下垂，波動和閃爍

　　總諧波失真THD(電壓)

　　單個偶次和奇次諧波的貢獻

　　穩態RMS電壓變化

　　1.天氣傳感器：

　　-環境溫度，相對濕度，熱能計，風速計–風速和指向傳感器。所有環境傳感器(4-20mA)連接到數據收集器單元，該單元將其輸出作為ModBus接口提供給具有RS485鏈接的實時數據集中器

　　2.光伏溫度傳感器

　　-所有溫度傳感器均為有源類型，配備4-20mA變送器。

　　-逆變器–直流和交流參數

　　-所有信號均由系統監控，并從逆變器獲取DC / AC參數。通過RS485連接使用純ASCII或Modbus RTU協議或隨附設備提供的任何其他協議來檢索數據。高度靈活的解決方案，帶有可選的附加傳感器。

　　該監控系統是專為太陽能光伏電站環境監測系統設計的，為用戶提供了全面的環境監控解決方案，其中包括GHI，DNI，反照率，溫度和濕度，風向，風速和模塊背面溫度等各種傳感器， 0.2mm分辨率降水傳感器等。
